Соединители болтовые 4СБ и 2СБ предназначены для соединения токопроводящих жил сечением от 25 до 240 мм².
Крепление соединителя на жиле осуществляется методом завинчивания болтов со специальной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный по ГОСТ 17441-84 («Соединения контактные электрические») уровень токопроводности.
Соединители болтовые СБ изготавливаются из высокопрочного коррозиестойкого алюминиевого сплава.
Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода жилы и служащую масляным стопором для жил кабелей с маслопропитанной бумажной изоляции.
Соеденитель одного типоразмера возможно использовать на несколько сечений жил кабеля.

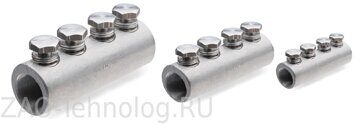

Гильзы со срывными болтами (болтовые соеденители).
Преимущества монтажа наконечников со срывными болтами СБ:
- возможность использования одного типоразмера наконечников на несколько сечений жил кабеля;
- монтаж может производиться без применения специального инструмента.

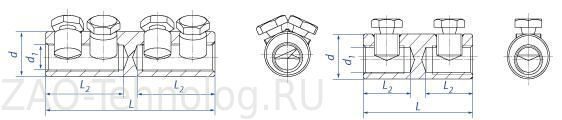

Основные технические параметры:
|
Наименование |
Размеры, мм |
Количество болтов |
|
L |
L2 |
d |
d1 |
|
4СБ - 25/50 |
90,0 |
42,0 |
21,0 |
11,0 |
4 |
|
4СБ - 70/120 |
100,0 |
46,0 |
27,0 |
17,0 |
4 |
|
4СБ - 150/240 |
116,0 |
53,0 |
37,0 |
25,0 |
4 |
|
2СБ - 25/50 |
60,0 |
26,0 |
21,0 |
11,0 |
2 |
|
2СБ - 70/120 |
70,0 |
30,0 |
27,0 |
17,0 |
2 |
|
2СБ - 150/240 |
80,0 |
35,0 |
37,0 |
25,0 |
2 |
