Клеммные винтовые зажимы |
Зажимы КЗВ предназначены для присоединения и ответвления проводников из меди и алюминия в электрических цепях переменного тока с частотой 50Гц напряжением до 380В и постоянного тока напряжением до 220В.
Все зажимы 12-ти парные.
При монтаже легко режутся на меньшее число пар.
- Материал корпуса: полиэтилен
- Материал планки: латунь
Технические характеристики:
|
Наименование |
Ток, А |
Количество
клеммных пар |
Максимальное
сечение
провода, мм2 |

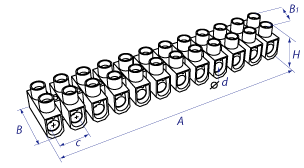

Размеры, мм |
|
А |
В |
В1 |
С |
Н |
d |
|
КЗВ-3А (КВТ) |
25 |
12 |
4 |
91,0 |
16,0 |
6,0 |
7,0 |
11,0 |
3,0 |
|
КЗВ-6А (КВТ) |
32 |
12 |
6 |
112,0 |
15,0 |
6,0 |
9,5 |
12,5 |
3,3 |
|
КЗВ-10А (КВТ) |
50 |
12 |
10 |
128,0 |
21,0 |
8,0 |
11,0 |
15,0 |
4,0 |
|
КЗВ-16А (КВТ) |
63 |
12 |
12 |
138,0 |
23,0 |
8,0 |
12,5 |
17,0 |
4,5 |
|
КЗВ-20А (КВТ) |
63 |
12 |
14 |
137,0 |
22,0 |
10,5 |
12,0 |
18,0 |
4,5 |
|
КЗВ-30А (КВТ) |
80 |
12 |
16 |
164,0 |
25,0 |
10,5 |
14,0 |
19,0 |
5,5 |
|
КЗВ-60А (КВТ) |
85 |
12 |
25 |
185,0 |
29,0 |
13,0 |
15,5 |
24,0 |
6,4 |
|
КЗВ-80А (КВТ) |
100 |
12 |
35 |
204,0 |
33,0 |
15,0 |
17,0 |
27,0 |
7,0 |
|
КЗВ-100А (КВТ) |
135 |
12 |
40 |
230,0 |
38,0 |
16,0 |
20,0 |
30,0 |
7,5 |
|
|
|
| |
|
|
|
|
