Назначение автомата ВА 47-29.
ВА 47-29 — современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей. Выключатели ВА 47-29выпускаются с защитными характеристиками B, С, D. Все изделия соответствуют ГОСТ Р 50345-99 и изготавливаются по ТУ 2000 АГИЕ.641.235.003. Автоматические выключатели ВА 47-29 - это электрические коммутационные аппараты, снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно-, двух-, трех- и четырехполюсное исполнение; монтаж автоматических выключателей производят на 35 мм монтажную DIN-рейку.
цена ВА 47-29 с НДС. представлены складские позиции (характеристика С)
Преимущества автоматических выключателей
- Пластины из серебряного композита на подвижных и неподвижных контактах
- Насечки на контактных зажимах, исключающие перегрев и оплавление проводов в местах присоединения
- Широкий диапазон рабочих температур от –40° до +50°С
- Работают в любом положении относительно вертикали
- Варианты исполнения на девятнадцать номинальных токов и три защитные характеристики (В, С и D)
- Срок службы не менее 15 лет
-
Принцип действия ВА 47-29:
|
При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину.
При нагреве пластина изгибается и воздействует на рычаг свободного расцепления.
При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления.
В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.
|
| |
Внутреннее устройство |
|
| |
| |
|
 |
|
1. Корпус из термостойкой ABS-пластмассы
2. Рукоятка управления
3. Указатель “ВКЛ/ВЫКЛ”
4. Присоединительные зажимы с насечкой для фиксации внешних проводников
5. Неподвижные и подвижные контакты из серебряного композита
6. Катушка электромагнитного расцепителя
7. Биметаллическая пластина теплового расцепителя
8. Дугогасительная камера
9. Посадочное место на DIN-рейку |
|

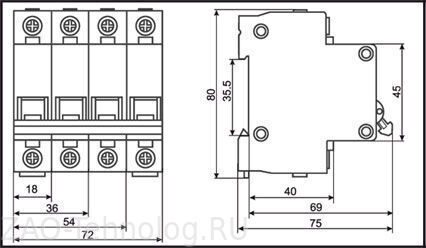

Габариты ВА 47-29
|
Технические характеристки
|
|
|
| Технические характеристики ВА 47-29 |
Значение |
| Номинальное рабочее напряжение Ue, В |
~230/400 |
| Номинальный рабочий ток In, А |
0,5; 1,6; 2,5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
| Номинальная частота тока сети, Гц |
50 |
| Напряжение постоянного тока на один полюс, не более, В |
48 |
| Наибольшая отключающая способность, не менее, кА |
4,5 |
| Электрическая износостойкость, циклов включения-выключения(В-О), не менее |
6000 |
| Механическая износостойкость, циклов, не менее |
20000 |
| Число полюсов |
1, 2, 3, 4 |
| Степень защиты по ГОСТ 14254-96 |
IP 20 |
| Максимальное сечение провода, присоединяемого к зажимам, мм2 |
25 |
| Характеристика теплового расцепителя |
по ГОСТ Р 50345-99 |
| Температура настройки, оС * |
30 |
| Характеристика срабатывания электромагнитного расцепителя |
B, C, D tср<0,1c |
| Масса одного полюса, не более, кг |
0,103 |
| Диапазон рабочих температур, оС |
-40 ÷ +50 |
| Наличие драгоценных металлов (серебро), г/полюс |
0,3 ÷ 0,5 |
* при использовании выключателей в другом температурном диапазоне необходимо пересчитывать характеристику в соответствии с кривой, изображенной на рисунке
|
|
 |
Обеспечим выгодные цены. пишите tehnolog-zakaz@list.ru
|
Наименование
|
Ед. изм.
|
Цена с НДС
|
|
Автоматический выключатель ВА 47-29 1п C 0.5А 4.5кА ИЭК MVA20-1-D05-C
|
Штука
|
140,58
|
|
Автоматический выключатель ВА 47-29 1п C 1А 4.5кА ИЭК MVA20-1-001-C
|
Штука
|
113,72
|
|
Автоматический выключатель ВА 47-29 1п C 1.6А 4.5кА ИЭК MVA20-1-D16-C
|
Штука
|
140,58
|
|
Автоматический выключатель ВА 47-29 1п C 2А 4.5кА ИЭК MVA20-1-002-C
|
Штука
|
113,72
|
|
Автоматический выключатель ВА 47-29 1п C 2.5А 4.5кА ИЭК MVA20-1-D25-C
|
Штука
|
140,58
|
|
Автоматический выключатель ВА 47-29 1п C 3А 4.5кА ИЭК MVA20-1-003-C
|
Штука
|
113,72
|
|
Автоматический выключатель ВА 47-29 1п C 4А 4.5кА ИЭК MVA20-1-004-C
|
Штука
|
113,72
|
|
Автоматический выключатель ВА 47-29 1п C 5А 4.5кА ИЭК MVA20-1-005-C
|
Штука
|
113,72
|
|
Автоматический выключатель ВА 47-29 1п C 6А 4.5кА ИЭК MVA20-1-006-C
|
Штука
|
90,46
|
|
Автоматический выключатель ВА 47-29 1п C 8А 4.5кА ИЭК MVA20-1-008-C
|
Штука
|
113,72
|
|
Автоматический выключатель ВА 47-29 1п C 10А 4.5кА ИЭК MVA20-1-010-C
|
Штука
|
90,46
|
|
Автоматический выключатель ВА 47-29 1п C 13А 4.5кА ИЭК MVA20-1-013-C
|
Штука
|
113,72
|
|
Автоматический выключатель ВА 47-29 1п C 16А 4.5кА ИЭК MVA20-1-016-C
|
Штука
|
86,35
|
|
Автоматический выключатель ВА 47-29 1п C 20А 4.5кА ИЭК MVA20-1-020-C
|
Штука
|
90,46
|
|
Автоматический выключатель ВА 47-29 1п C 25А 4.5кА ИЭК MVA20-1-025-C
|
Штука
|
86,35
|
|
Автоматический выключатель ВА 47-29 1п C 32А 4.5кА ИЭК MVA20-1-032-C
|
Штука
|
90,46
|
|
Автоматический выключатель ВА 47-29 1п C 40А 4.5кА ИЭК MVA20-1-040-C
|
Штука
|
90,46
|
|
Автоматический выключатель ВА 47-29 1п C 50А 4.5кА ИЭК MVA20-1-050-C
|
Штука
|
113,72
|
|
Автоматический выключатель ВА 47-29 1п C 63А 4.5кА ИЭК MVA20-1-063-C
|
Штука
|
113,72
|
|
Автоматический выключатель ВА 47-29 2п C 1А 4.5кА ИЭК MVA20-2-001-C
|
Штука
|
227,52
|
|
Автоматический выключатель ВА 47-29 2п C 2А 4.5кА ИЭК MVA20-2-002-C
|
Штука
|
227,52
|
|
Автоматический выключатель ВА 47-29 2п C 3А 4.5кА ИЭК MVA20-2-003-C
|
Штука
|
227,52
|
|
Автоматический выключатель ВА 47-29 2п C 4А 4.5кА ИЭК MVA20-2-004-C
|
Штука
|
227,52
|
|
Автоматический выключатель ВА 47-29 2п C 6А 4.5кА ИЭК MVA20-2-006-C
|
Штука
|
181,20
|
|
Автоматический выключатель ВА 47-29 2п C 4.5кА ИЭК MVA20-2-005-C
|
Штука
|
227,52
|
|
Автоматический выключатель ВА 47-29 2п C 8А 4.5кА ИЭК MVA20-2-008-C
|
Штука
|
227,52
|
|
Автоматический выключатель ВА 47-29 2п C 10А 4.5кА ИЭК MVA20-2-010-C
|
Штука
|
181,20
|
|
Автоматический выключатель ВА 47-29 2п C 16А 4.5кА ИЭК MVA20-2-016-C
|
Штука
|
180,95
|
|
Автоматический выключатель ВА 47-29 2п C 20А 4.5кА ИЭК MVA20-2-020-C
|
Штука
|
180,95
|
|
Автоматический выключатель ВА 47-29 2п C 25А 4.5кА ИЭК MVA20-2-025-C
|
Штука
|
180,95
|
|
Автоматический выключатель ВА 47-29 2п C 32А 4.5кА ИЭК MVA20-2-032-C
|
Штука
|
180,95
|
|
Автоматический выключатель ВА 47-29 2п C 40А 4.5кА ИЭК MVA20-2-040-C
|
Штука
|
180,95
|
|
Автоматический выключатель ВА 47-29 2п C 50А 4.5кА ИЭК MVA20-2-050-C
|
Штука
|
227,52
|
|
Автоматический выключатель ВА 47-29 2п C 63А 4.5кА ИЭК MVA20-2-063-C
|
Штука
|
227,52
|
|
Автоматический выключатель ВА 47-29 3п C 1А 4.5кА ИЭК MVA20-3-001-C
|
Штука
|
340,29
|
|
Автоматический выключатель ВА 47-29 3п C 2А 4.5кА ИЭК MVA20-3-002-C
|
Штука
|
340,29
|
|
Автоматический выключатель ВА 47-29 3п C 3А 4.5кА ИЭК MVA20-3-003-C
|
Штука
|
340,29
|
|
Автоматический выключатель ВА 47-29 3п C 4А 4.5кА ИЭК MVA20-3-004-C
|
Штука
|
340,29
|
|
Автоматический выключатель ВА 47-29 3п C 5А 4.5кА ИЭК MVA20-3-005-C
|
Штука
|
340,29
|
|
Автоматический выключатель ВА 47-29 3п C 6А 4.5кА ИЭК MVA20-3-006-C
|
Штука
|
271,86
|
|
Автоматический выключатель ВА 47-29 3п C 8А 4.5кА ИЭК MVA20-3-008-C
|
Штука
|
340,29
|
|
Автоматический выключатель ВА 47-29 3п C 10А 4.5кА ИЭК MVA20-3-010-C
|
Штука
|
271,86
|
|
Автоматический выключатель ВА 47-29 3п C 13А 4.5кА ИЭК MVA20-3-013-C
|
Штука
|
340,29
|
|
Автоматический выключатель ВА 47-29 3п C 16А 4.5кА ИЭК MVA20-3-016-C
|
Штука
|
271,43
|
|
Автоматический выключатель ВА 47-29 3п C 20А 4.5кА ИЭК MVA20-3-020-C
|
Штука
|
271,43
|
|
Автоматический выключатель ВА 47-29 3п C 25А 4.5кА ИЭК MVA20-3-025-C
|
Штука
|
259,06
|
|
Автоматический выключатель ВА 47-29 3п C 32А 4.5кА ИЭК MVA20-3-032-C
|
Штука
|
271,43
|
|
Автоматический выключатель ВА 47-29 3п C 40А 4.5кА ИЭК MVA20-3-040-C
|
Штука
|
271,43
|
|
Автоматический выключатель ВА 47-29 3п C 50А 4.5кА ИЭК MVA20-3-050-C
|
Штука
|
340,29
|
|
Автоматический выключатель ВА 47-29 3п C 63А 4.5кА ИЭК MVA20-3-063-C
|
Штука
|
340,29
|
|
Автоматический выключатель ВА 47-29 4п C 6А 4.5кА ИЭК MVA20-4-006-C
|
Штука
|
488,24
|
|
Автоматический выключатель ВА 47-29 4п C 10А 4.5кА ИЭК MVA20-4-010-C
|
Штука
|
488,24
|
|
Автоматический выключатель ВА 47-29 4п C 16А 4.5кА ИЭК MVA20-4-016-C
|
Штука
|
488,24
|
|
Автоматический выключатель ВА 47-29 4п C 20А 4.5кА ИЭК MVA20-4-020-C
|
Штука
|
488,24
|
|
Автоматический выключатель ВА 47-29 4п C 25А 4.5кА ИЭК MVA20-4-025-C
|
Штука
|
488,24
|
|
Автоматический выключатель ВА 47-29 4п C 32А 4.5кА ИЭК MVA20-4-032-C
|
Штука
|
488,24
|
|
Автоматический выключатель ВА 47-29 4п C 40А 4.5кА ИЭК MVA20-4-040-C
|
Штука
|
488,24
|
|
Автоматический выключатель ВА 47-29 4п C 50А 4.5кА ИЭК MVA20-4-050-C
|
Штука
|
488,24
|
|
Автоматический выключатель ВА 47-29 4п C 63А 4.5кА ИЭК MVA20-4-063-C
|
Штука
|
488,24
|
|
Автоматический выключатель ВА 47-29 1п B 1А 4.5кА ИЭК MVA20-1-001-B
|
Штука
|
119,35
|
|
Автоматический выключатель ВА 47-29 1п B 2А 4.5кА ИЭК MVA20-1-002-B
|
Штука
|
119,35
|
|
Автоматический выключатель ВА 47-29 1п B 3А 4.5кА ИЭК MVA20-1-003-B
|
Штука
|
119,35
|
|
Автоматический выключатель ВА 47-29 1п B 4А 4.5кА ИЭК MVA20-1-004-B
|
Штука
|
119,35
|
|
Автоматический выключатель ВА 47-29 1п B 5А 4.5кА ИЭК MVA20-1-005-B
|
Штука
|
119,35
|
|
Автоматический выключатель ВА 47-29 1п B 6А 4.5кА ИЭК MVA20-1-006-B
|
Штука
|
95,32
|
|
Автоматический выключатель ВА 47-29 1п B 10А 4.5кА ИЭК MVA20-1-010-B
|
Штука
|
90,46
|
|
Автоматический выключатель ВА 47-29 1п B 16А 4.5кА ИЭК MVA20-1-016-B
|
Штука
|
90,46
|
|
Автоматический выключатель ВА 47-29 1п B 20А 4.5кА ИЭК MVA20-1-020-B
|
Штука
|
95,32
|
|
Автоматический выключатель ВА 47-29 1п B 25А 4.5кА ИЭК MVA20-1-025-B
|
Штука
|
90,46
|
|
Автоматический выключатель ВА 47-29 1п B 32А 4.5кА ИЭК MVA20-1-032-B
|
Штука
|
98,47
|
|
Автоматический выключатель ВА 47-29 1п B 40А 4.5кА ИЭК MVA20-1-040-B
|
Штука
|
98,47
|
|
Автоматический выключатель ВА 47-29 1п B 50А 4.5кА ИЭК MVA20-1-050-B
|
Штука
|
89,91
|
|
Автоматический выключатель ВА 47-29 1п B 63А 4.5кА ИЭК MVA20-1-063-B
|
Штука
|
119,35
|
|
Автоматический выключатель ВА 47-29 2п B 1А 4.5кА ИЭК MVA20-2-001-B
|
Штука
|
238,54
|
|
Автоматический выключатель ВА 47-29 2п B 2А 4.5кА ИЭК MVA20-2-002-B
|
Штука
|
238,54
|
|
Автоматический выключатель ВА 47-29 2п B 3А 4.5кА ИЭК MVA20-2-003-B
|
Штука
|
238,54
|
|
Автоматический выключатель ВА 47-29 2п B 6А 4.5кА ИЭК MVA20-2-006-B
|
Штука
|
190,47
|
|
Автоматический выключатель ВА 47-29 2п B 10А 4.5кА ИЭК MVA20-2-010-B
|
Штука
|
190,47
|
|
Автоматический выключатель ВА 47-29 2п B 20А 4.5кА ИЭК MVA20-2-020-B
|
Штука
|
190,47
|
|
Автоматический выключатель ВА 47-29 2п B 16А 4.5кА ИЭК MVA20-2-016-B
|
Штука
|
190,47
|
|
Автоматический выключатель ВА 47-29 2п B 25А 4.5кА ИЭК MVA20-2-025-B
|
Штука
|
190,47
|
|
Автоматический выключатель ВА 47-29 2п B 32А 4.5кА ИЭК MVA20-2-032-B
|
Штука
|
196,89
|
|
Автоматический выключатель ВА 47-29 3п B 2А 4.5кА ИЭК MVA20-3-002-B
|
Штука
|
356,97
|
|
Автоматический выключатель ВА 47-29 3п B 6А 4.5кА ИЭК MVA20-3-006-B
|
Штука
|
285,77
|
|
Автоматический выключатель ВА 47-29 3п B 10А 4.5кА ИЭК MVA20-3-010-B
|
Штука
|
285,77
|
|
Автоматический выключатель ВА 47-29 3п B 16А 4.5кА ИЭК MVA20-3-016-B
|
Штука
|
285,77
|
|
Автоматический выключатель ВА 47-29 3п B 20А 4.5кА ИЭК MVA20-3-020-B
|
Штука
|
285,77
|
|
Автоматический выключатель ВА 47-29 3п B 25А 4.5кА ИЭК MVA20-3-025-B
|
Штука
|
285,77
|
|
Автоматический выключатель ВА 47-29 3п B 32А 4.5кА ИЭК MVA20-3-032-B
|
Штука
|
295,35
|
|
Автоматический выключатель ВА 47-29 3п B 40А 4.5кА ИЭК MVA20-3-040-B
|
Штука
|
295,35
|
|
Автоматический выключатель ВА 47-29 3п B 50А 4.5кА ИЭК MVA20-3-050-B
|
Штука
|
356,97
|
|
Автоматический выключатель ВА 47-29 3п B 63А 4.5кА ИЭК MVA20-3-063-B
|
Штука
|
356,97
|
|
Автоматический выключатель ВА 47-29 1п D 1А 4.5кА ИЭК MVA20-1-001-D
|
Штука
|
131,32
|
|
Автоматический выключатель ВА 47-29 1п D 2А 4.5кА ИЭК MVA20-1-002-D
|
Штука
|
131,32
|
|
Автоматический выключатель ВА 47-29 1п D 3А 4.5кА ИЭК MVA20-1-003-D
|
Штука
|
131,32
|
|
Автоматический выключатель ВА 47-29 1п D 4А 4.5кА ИЭК MVA20-1-004-D
|
Штука
|
131,32
|
|
Автоматический выключатель ВА 47-29 1п D 6А 4.5кА ИЭК MVA20-1-006-D
|
Штука
|
117,46
|
|
Автоматический выключатель ВА 47-29 1п D 10А 4.5кА ИЭК MVA20-1-010-D
|
Штука
|
117,46
|
|
Автоматический выключатель ВА 47-29 1п D 16А 4.5кА ИЭК MVA20-1-016-D
|
Штука
|
117,46
|
|
Автоматический выключатель ВА 47-29 1п D 20А 4.5кА ИЭК MVA20-1-020-D
|
Штука
|
117,46
|
|
Автоматический выключатель ВА 47-29 1п D 25А 4.5кА ИЭК MVA20-1-025-D
|
Штука
|
117,46
|
|
Автоматический выключатель ВА 47-29 1п D 32А 4.5кА ИЭК MVA20-1-032-D
|
Штука
|
117,46
|
|
Автоматический выключатель ВА 47-29 2п D 4А 4.5кА ИЭК MVA20-2-004-D
|
Штука
|
261,67
|
|
Автоматический выключатель ВА 47-29 2п D 10А 4.5кА ИЭК MVA20-2-010-D
|
Штука
|
235,83
|
|
Автоматический выключатель ВА 47-29 2п D 16А 4.5кА ИЭК MVA20-2-016-D
|
Штука
|
235,83
|
|
Автоматический выключатель ВА 47-29 2п D 25А 4.5кА ИЭК MVA20-2-025-D
|
Штука
|
235,83
|
|
Автоматический выключатель ВА 47-29 2п D 50А 4.5кА ИЭК MVA20-2-050-D
|
Штука
|
261,67
|
|
Автоматический выключатель ВА 47-29 3п D 1А 4.5кА ИЭК MVA20-3-001-D
|
Штука
|
391,19
|
|
Автоматический выключатель ВА 47-29 3п D 2А 4.5кА ИЭК MVA20-3-002-D
|
Штука
|
368,36
|
|
Автоматический выключатель ВА 47-29 3п D 3А 4.5кА ИЭК MVA20-3-003-D
|
Штука
|
391,19
|
|
Автоматический выключатель ВА 47-29 3п D 4А 4.5кА ИЭК MVA20-3-004-D
|
Штука
|
391,19
|
|
Автоматический выключатель ВА 47-29 3п D 5А 4.5кА ИЭК MVA20-3-005-D
|
Штука
|
391,19
|
|
Автоматический выключатель ВА 47-29 3п D 6А 4.5кА ИЭК MVA20-3-006-D
|
Штука
|
353,24
|
|
Автоматический выключатель ВА 47-29 3п D 8А 4.5кА ИЭК MVA20-3-008-D
|
Штука
|
391,19
|
|
Автоматический выключатель ВА 47-29 3п D 10А 4.5кА ИЭК MVA20-3-010-D
|
Штука
|
353,24
|
|
Автоматический выключатель ВА 47-29 3п D 13А 4.5кА ИЭК MVA20-3-013-D
|
Штука
|
391,19
|
|
Автоматический выключатель ВА 47-29 3п D 16А 4.5кА ИЭК MVA20-3-016-D
|
Штука
|
353,24
|
|
Автоматический выключатель ВА 47-29 3п D 20А 4.5кА ИЭК MVA20-3-020-D
|
Штука
|
353,24
|
|
Автоматический выключатель ВА 47-29 3п D 25А 4.5кА ИЭК MVA20-3-025-D
|
Штука
|
353,24
|
|
Автоматический выключатель ВА 47-29 3п D 32А 4.5кА ИЭК MVA20-3-032-D
|
Штука
|
353,24
|
|
Автоматический выключатель ВА 47-29 3п D 40А 4.5кА ИЭК MVA20-3-040-D
|
Штука
|
353,24
|
|
Автоматический выключатель ВА 47-29 3п D 50А 4.5кА ИЭК MVA20-3-050-D
|
Штука
|
391,19
|
|
Автоматический выключатель ВА 47-29 3п D 63А 4.5кА ИЭК MVA20-3-063-D
|
Штука
|
391,19
|
Если Вы не нашли интересующую Вас продукцию - звоните: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17 или отправьте заявку по электронной почте: tehnolog_zakaz@list.ru
|
