Проволочные лотки ОСТЕК
Система проволочных лотков Остек в феврале 2006 года дополнилась новыми типоразмерами лотков и расширенным ассортиментом аксессуаров.
В новых лотках применяется другой метод цинкования - электрохимический (погружением), в отличие от предварительного цинкования начальной серии лотков. Это положительно сказалось на внешнем виде:
- проволочный лоток однородного стального цвета,
- блестит,
- места точечной сварки не выделяются.
Значительно расширена линейка стандартных типоразмеров проволочных лотков Остек: ширина от 60 до 400мм, высота от 35 до 85мм.
| Код |
Ширина, мм |
Длина, мм |
Высота, мм |
Масса, кг/шт |
| ПЛМ-100.35 |
100 |
3000 |
35 |
1,30 |
| ПЛМ-150.35 |
150 |
3000 |
35 |
1,66 |
| ПЛМ-200.35 |
200 |
3000 |
35 |
2,00 |
| ПЛМ-300.35 |
300 |
3000 |
35 |
2,70 |
| ПЛМ-60.60 |
60 |
3000 |
60 |
1,35 |
| ПЛМ-100.60 |
100 |
3000 |
60 |
1,66 |
| ПЛМ-200.60 |
200 |
3000 |
60 |
2,37 |
| ПЛМ-300.60 |
300 |
3000 |
60 |
3,05 |
| ПЛМ-400.60 |
400 |
3000 |
60 |
3,76 |
| ПЛМ-200.85 |
200 |
3000 |
85 |
2,70 |
| ПЛМ-300.85 |
300 |
3000 |
85 |
3,40 |
Ассортимент аксессуаров включает привычные монтажникам элементы:
- винтовые соединительные комплекты (винт + гайка + 1 или 2 скобы),
- безвинтовая соединительная планка,
- перфорированная планка усиленной мощности из 2мм стали.
Есть универсальный элемент крепления Подвес-соединитель, который используется и для подвешивания лотка на шпильку, и для углового соединения лотков.
Для крепления проволочных лотков к стене помимо универсальной Системы подвесов Остек предлагаются унитарные кронштейны, выполненные едиными.
| Код |
Ширина, мм |
Длина, мм |
Высота, мм |
Масса, кг/шт |
| КНПЛ-100 |
45 |
110 |
60 |
0,10 |
| КНПЛ-150 |
45 |
160 |
60 |
0,15 |
| КНПЛ-200 |
45 |
210 |
90 |
0,24 |
| КНПЛ-300 |
45 |
310 |
90 |
0,42 |
| КНПЛ-400 |
45 |
410 |
90 |
0,62 |
В ближайшее время планируется дополнить Систему проволочных лотков Остек лотками из более толстой проволоки, и под заказ будет изготавливаться перегородка и крышка.
Превоначальная серия проволочных лотков (разработка 2005 г) представлена двумя типоразмерами - лотки кабельные шириной 100 мм и 200 мм.
| Код лотка |
Ширина*,мм |
Длина, мм |
Высота, мм |
Масса, кг/шт |
| ПЛМ-100 |
100 |
2000 |
55 |
1,61 |
| ПЛМ-200 |
200 |
2000 |
55 |
2,23 |
Преимущества проволочных лотков:
-
Быстрое и легкое соединение проволочных лотков с помощью болтового крепежного комплекта СПЛ.
-
Минимальное количество аксессуаров для монтажа кабельной трассы.
-
Подгонка лотков, изменение направления и уровня производится на месте монтажа путем резки лотка в определенных местах, с последующей фиксацией СПЛ.
-
Легкость транспортировки и хранения благодаря облегченной конструкции и небольшому весу лотков.
-
Лучшее охлаждение высоконагруженных кабелей.
-
Доступность их периодического осмотра в процессе эксплуатации.
-
Отсутствие скопления пыли и грязи, благодаря открытой конструкции лотка.
-
Легкая укладка и закрепление любых типов кабелей, что обеспечивается решетчатой структурой лотка.
-
Простое крепление кабеля с помощью обыкновенной нейлоновай стяжки.
Примечание:
Проведенные независимыми лабораториями тесты с кабелем категории 5 доказали, что проволочный лоток (как и обычный лоток) создает эффект "клетки Фарадея" и существенно уменьшает электромагнитные помехи.
Изменение направления кабельной трассы.
Варианты монтажа плоского угла.
Изменение уровня кабельной трассы.
Внешний и внутренний углы.
Крепление проволочного лотка к стене и потолку. Для настенного и потолочного крепления проволочных лотков применяется система подвесов лотка ОСТЕК. Также можно использовать элементы крепления других фирм-производителей (Wibe, Cablofil...). Конструктивные особенности решетчатого лотка позволяют проектным организациям и фирмам разрабатывать свои системы крепления.
Настенное крепление.

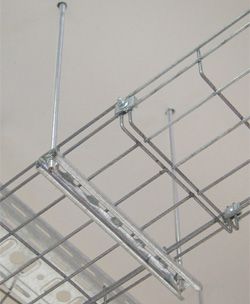

Потолочное крепление.
