Кабельная муфта СТП, КВТп, КНТп, ПКТп и другие

ООО "Технолог" предлагает кабельные муфты отечественных и основных импортных производителей.

Кабельные муфты отвечают всем стандартам качества, которые необходимы данному товару.

Ниже можете ознакомиться с ценами на самые ходовые кабельные муфты.



(499) 290-30-16, (495) 973-16-54, 740-42-64

 Обеспечим выгодные цены . Пишите   tehnolog-zakaz@list.ru

Цена на кабельные муфты
Рисунок Наименование кабельной муфты Производство Цена/руб

Кабельная муфта 4КВНТп-1-25/50

(КВТ) 1 052,00

Кабельная муфта 4КВНТп-1-70/120

(КВТ) 1 107,00

Кабельная муфта 4КВНТп-1-150/240

(КВТ) 1 230,00

Кабельная муфта 4КВНТп-1-25/50-Б

(КВТ) 1 503,00

Кабельная муфта 4КВНТп-1-70/120-Б

(КВТ) 1 671,75

Кабельная муфта 4КВНТп-1-150/240-Б

(КВТ) 1 935,25

Кабельная муфта 3КВНТп-1-25/50

(КВТ) 946,75

Кабельная муфта 3КВНТп-1-70/120

(КВТ) 1 014,75

Кабельная муфта 3КВНТп-1-150/240

(КВТ) 1 137,75

Кабельная муфта 3КВНТп-1-25/50-Б

(КВТ) 1 067,50

Кабельная муфта 3КВНТп-1-70/120-Б

(КВТ) 1 435,00

Кабельная муфта 3КВНТп-1-150/240-Б

(КВТ) 1 674,00

Кабельная муфта 4СТп-1-25/50

(КВТ) 2 358,00

Кабельная муфта 4СТп-1-70/120

(КВТ) 2 950,50

Кабельная муфта 4СТп-1-150/240

(КВТ) 3 214,25

Кабельная муфта 4СТп-1-25/50-Б

(КВТ) 2 682,50

Кабельная муфта 4СТп-1-70/120-Б

(КВТ) 3 153,25

Кабельная муфта 4СТп-1-150/240-Б

(КВТ) 3 625,25

Кабельная муфта 3СТп-1-25/50

(КВТ) 2 121,50

Кабельная муфта 3СТп-1-70/120

(КВТ) 2 614,50

Кабельная муфта 3СТп-1-150/240

(КВТ) 2 906,00

Кабельная муфта 3СТп-1-25/50-Б

(КВТ) 2 520,75

Кабельная муфта 3СТп-1-70/120-Б

(КВТ) 2 861,75

Кабельная муфта 3СТп-1-150/240-Б

(КВТ) 3 324,25

Кабельная муфта 3КВТп-10-25/50

(КВТ) 1 233,75

Кабельная муфта 3КВТп-10-70/120

(КВТ) 1 450,00

Кабельная муфта 3КВТп-10-150/240

(КВТ) 1 520,75

Кабельная муфта 3КВТп-10-25/50-Б

(КВТ) 1 552,25

Кабельная муфта 3КВТп-10-70/120-Б

(КВТ) 1 544,25

Кабельная муфта 3КВТп-10-150/240-Б

(КВТ) 2 032,50

Кабельная муфта 3КНТп-10-25/50

(КВТ) 1 622,50

Кабельная муфта 3КНТп-10-70/120

(КВТ) 1 880,00

Кабельная муфта 3КНТп-10-150/240

(КВТ) 1 955,00

Кабельная муфта 3КНТп-10-25/50-Б

(КВТ) 1 935,25

Кабельная муфта 3КНТп-10-70/120-Б

(КВТ) 2 277,25

Кабельная муфта 3КНТп-10-150/240-Б

(КВТ) 2 468,00

Кабельная муфта 3СТп-10-25/50

(КВТ) 3 836,00

Кабельная муфта 3СТп-10-70/120

(КВТ) 4 274,00

Кабельная муфта 3СТп-10-150/240

(КВТ) 4 740,00

Кабельная муфта 3СТп-10-25/50-Б

(КВТ) 4 204,00

Кабельная муфта 3СТп-10-70/120-Б

(КВТ) 4 768,50

Кабельная муфта 3СТп-10-150/240-Б

(КВТ) 5 300,00

Кабельная муфта 4ПКВТп-1-25/50

(КВТ) 690,00

Кабельная муфта 4ПКВТп-1-70/120

(КВТ) 724,00

Кабельная муфта 4ПКВТп-1-150/240

(КВТ) 792,00

Кабельная муфта 4ПКВТп-1-25/50-Б

(КВТ) 1 154,00

Кабельная муфта 4ПКВТп-1-70/120-Б

(КВТ) 1 258,25

Кабельная муфта 4ПКВТп-1-150/240-Б

(КВТ) 1 517,00

Кабельная муфта 4ПКВТп(б)-1-25/50

(КВТ) 888,00

Кабельная муфта 4ПКВТп(б)-1-70/120

(КВТ) 922,00

Кабельная муфта 4ПКВТп(б)-1-150/240

(КВТ) 1 006,50

Кабельная муфта 4ПКВТп(б)-1-25/50-Б

(КВТ) 1 327,25

Кабельная муфта 4ПКВТп(б)-1-70/120-Б

(КВТ) 1 451,50

Кабельная муфта 4ПКВТп(б)-1-150/240-Б

(КВТ) 1 705,75

Кабельная муфта 4ПКНТп-1-25/50

(КВТ) 861,25

Кабельная муфта 4ПКНТп-1-70/120

(КВТ) 877,75

Кабельная муфта 4ПКНТп-1-150/240

(КВТ) 998,25

Кабельная муфта 4ПКНТп-1-25/50-Б

(КВТ) 1 246,50

Кабельная муфта 4ПКНТп-1-70/120-Б

(КВТ) 1 367,00

Кабельная муфта 4ПКНТп-1-150/240-Б

(КВТ) 1 656,50

Кабельная муфта 4ПКНТп(б)-1-25/50

(КВТ) 1 021,75

Кабельная муфта 4ПКНТп(б)-1-70/120

(КВТ) 1 068,50

Кабельная муфта 4ПКНТп(б)-1-150/240

(КВТ) 1 196,00

Кабельная муфта 4ПКНТп(б)-1-25/50-Б

(КВТ) 1 470,00

Кабельная муфта 4ПКНТп(б)-1-70/120-Б

(КВТ) 1 602,75

Кабельная муфта 4ПКНТп(б)-1-150/240-Б

(КВТ) 1 880,00

Кабельная муфта 5ПКТп-1-16/35

(КВТ) 1 224,25

Кабельная муфта 5ПКТп-1-50/70

(КВТ) 1 340,25

Кабельная муфта 5ПКТп-1-95/150

(КВТ) 1 465,50

Кабельная муфта 5ПКТп(б)-1-16/35

(КВТ) 1 380,00

Кабельная муфта 5ПКТп(б)-1-50/70

(КВТ) 1 538,00

Кабельная муфта 5ПКТп(б)-1-95/150

(КВТ) 1 724,50

Кабельная муфта 4ПСТ-1-25/50

(КВТ) 888,00

Кабельная муфта 4ПСТ-1-70/120

(КВТ) 1 192,75

Кабельная муфта 4ПСТ-1-150/240

(КВТ) 1 280,50

Кабельная муфта 4ПСТ-1-25/50-Б

(КВТ) 1 240,75

Кабельная муфта 4ПСТ-1-70/120-Б

(КВТ) 1 724,50

Кабельная муфта 4ПСТ-1-150/240-Б

(КВТ) 2 143,75

Кабельная муфта 5ПСТ-1-25/50

(КВТ) 912,75

Кабельная муфта 5ПСТ-1-70/120

(КВТ) 1 396,50

Кабельная муфта 5ПСТ-1-150/240

(КВТ) 1 724,50

Кабельная муфта 5ПСТ-1-25/50-Б

(КВТ) 1 785,25

Кабельная муфта 5ПСТ-1-70/120-Б

(КВТ) 2 243,25

Кабельная муфта 5ПСТ-1-150/240-Б

(КВТ) 2 650,75

Кабельная муфта 4ПСТ(б)-1-25/50

(КВТ) 1 110,50

Кабельная муфта 4ПСТ(б)-1-70/120

(КВТ) 1 417,50

Кабельная муфта 4ПСТ(б)-1-150/240

(КВТ) 1 630,75

Кабельная муфта 4ПСТ(б)-1-25/50-Б

(КВТ) 1 671,75

Кабельная муфта 4ПСТ(б)-1-70/120-Б

(КВТ) 1 930,50

Кабельная муфта 4ПСТ(б)-1-150/240-Б

(КВТ) 2 222,00

Кабельная муфта 5ПСТ(б)-1-25/50

(КВТ) 1 496,00

Кабельная муфта 5ПСТ(б)-1-70/120

(КВТ) 1 827,50

Кабельная муфта 5ПСТ(б)-1-150/240

(КВТ) 2 057,00

Кабельная муфта 5ПСТ(б)-1-25/50-Б

(КВТ) 1 972,75

Кабельная муфта 5ПСТ(б)-1-70/120-Б

(КВТ) 2 496,25

Кабельная муфта 5ПСТ(б)-1-150/240-Б

(КВТ) 2 956,50

Кабельная муфта 1ПКВТ-10-70/120

(КВТ) 792,00

Кабельная муфта 1ПКВТ-10-150/240

(КВТ) 930,25

Кабельная муфта 1ПКВТ-10-300/400

(КВТ) 1 206,75

Кабельная муфта 1ПКВТ-10-70/120-Б

(КВТ) 1 177,50

Кабельная муфта 1ПКВТ-10-150/240-Б

(КВТ) 1 280,50

Кабельная муфта 1ПКВТ-10-300/400-Б

(КВТ) 2 135,50

Кабельная муфта 1ПКНТ-10-70/120

(КВТ) 1 060,00

Кабельная муфта 1ПКНТ-10-150/240

(КВТ) 1 206,75

Кабельная муфта 1ПКНТ-10-300/400

(КВТ) 1 500,50

Кабельная муфта 1ПКНТ-10-70/120-Б

(КВТ) 1 465,50

Кабельная муфта 1ПКНТ-10-150/240-Б

(КВТ) 1 568,75

Кабельная муфта 1ПКНТ-10-300/400-Б

(КВТ) 2 393,00

Кабельная муфта 1ПСТ-10-70/120

(КВТ) 1 710,00

Кабельная муфта 1ПСТ-10-150/240

(КВТ) 1 880,00

Кабельная муфта 1ПСТ-10-300/400

(КВТ) 2 393,00

Кабельная муфта 1ПСТ-10-70/120-Б

(КВТ) 1 897,75

Кабельная муфта 1ПСТ-10-150/240-Б

(КВТ) 2 030,00

Кабельная муфта 1ПСТ-10-300/400-Б

(КВТ) 2 735,00

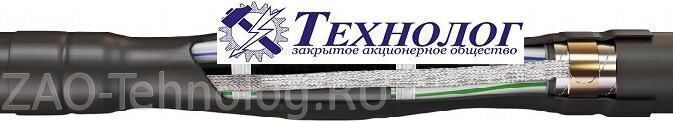

Кабельные муфты соединительные термоусаживаемые СТп

Кабельные муфты соединительные термоусаживаемые 4СТп предназначены для соединения 3-х и 4-х жильных силовых бронированных кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 10 кВ.

Данные кабельные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.

В кабельной муфте используются две термоусаживаемые перчатки, изготовленные из сшитого полиэтилена. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея - герметика. При усаживании перчаток герметик заполняет пустоты в корешке кабеля и полностью герметизирует разделку. Жильные трубки и манжеты создают на месте соединения кабелей практически новую изоляцию жил. Все термоусаживаемые материалы, используемые при монтаже кабельной муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 30 кВ/мм2 при температуре от -50 до +100°С.

Кабельные муфты могут кромплектоваться болтовыми гильзами со срывной головкой (болтовой соединитель 4СБ 25-50, 70-120, 150-240).

Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды.

Структура обозначания кабельных муфт СТп:

3 (4 или 5) СТп-1(10) 70-120

"С"

- соединительная

"Т"

- термоусаживаемая

"п"

- с использованием термоусаживамой перчатки

3, 4 или 5

- жильность кабеля

70-120

- кабель с сечением жилы от 70 мм2 до 120 мм2 включительно

1 или 10

- напряжение (кВ)

Технические характеристики кабельных муфт соединительных термоусаживаемых 4СТп:



Соединительные кабельные муфты для 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение до 1 кВ на основе термоусаживаемых компонентов.



Наименование

Ррабочее
напряжение, кВ

Число жил
кабеля

Сечение жил
кабеля, мм²

Тип изоляции
кабеля

4 СТп 1 25/50

1

4

25, 35,50

бумажная
маслопропитанная

4 СТп 1 70/120

1

4

70, 95, 120

4 СТп 1 150/240

1

4

150,185, 240

3 СТп 1 25/50

1

3

25, 35, 50

3 СТп 1 70/120

1

3

70, 95, 120

3 СТп 1 150/240

1

3

150,185, 240



Типы:

  • муфты 4 СТп-1 (для 4-х жильных кабелей)
  • муфты 3 СТп-1 (для 3-х жильных кабелей)

Кабельные муфты соединительные 4 СТп-1 и 3 СТп-1 предназначены для соединения 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной изоляцией с броней или без брони, с общей алюминиевой или свинцовой оболочкой, на напряжение до 1 кВ. Возможно соединение 4-х жильного кабеля с 3-х жильным при использовании металлической оболочки в качестве нулевого провода.

Кабельные муфты соединительные 4 СТп-1 и 3 СТп-1 используются для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте - без ограничения по уровню прокладки.
Монтаж кабельных соединительных муфт может быть осуществлен для следующих основных типов 4-х и 3-х жильного кабелей: ААБл, АСБ, ААШв и их аналогов.

Кабельные соединительные муфты могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком.

Описание конструкции соединительной муфты:

На разделанные жилы кабеля поверх жильной изоляции устанавливаются изолирующие трубки черного цвета. Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Для кабелей с броней используется комбинированная система заземления. Базовая комплектация кабельной муфты включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах кабеля осуществляется методом пайки.

Для сглаживания узла заземления используется высокоадгезивный герметик-заполнитель белого цвета. Полная герметизация стволовой части кабельной муфты достигается установкой поясной манжеты, перекрывающей узел заземления и заходящей на защитный покров кабеля. Корень разделки кабеля герметизируется изолирующей перчаткой. На внутренней поверхности пальцев и корпуса перчатки нанесен термоплавкий клей. После монтажа наконечников узлы "жила-наконечник" герметизируются концевыми изолирующими манжетами черного цвета с нанесенным слоем термоплавкого клея. Для идентификации фаз используются цветные маркировочные трубки.

Отличительные особенности и преимущества:

  1. Материалы, из которых изготовлены термоусаживаемые компоненты кабельной муфты, обладают стойкостью к ультрафиолетовому излучению и погодным условиям.
  2. Использование герметика-заполнителя и наличие подслоя термоплавкого клея на всех термоусаживаемых компонентах кабельной муфты обеспечивают полную герметичность конструкции.
  3. Наличие цветных маркировочных трубок для идентификации фаз облегчает работу по фазировке кабеля.
  4. Наличие пружины постоянного давления ППД  для крепежа провода заземления на металлической оболочке (свинцовой или алюминиевой) обеспечивает быстрый и надежный монтаж. Предупреждает возможный риск повреждения бумажной изоляции под алюминиевой оболочкой в процессе пайки с использованием тугоплавкого припоя А.
  5.  Комплект кабельной муфты предполагает возможность монтажа 4-х жильного кабеля с одинаковым сечением жил и кабелей типа "3+1" с нулевой жилой меньшего сечения.
  6. Комплект муфты предполагает возможность монтажа 3-х жильных кабелей с бумажной маслопропитанной изоляцией с алюминиевой или свинцовой оболочкой при использовании металлической оболочки в качестве нулевого провода.
  7. Возможность использования одного комплекта кабельной муфты для различных типов кабеля.
  8. Комплект кабельной муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники.
  9. Высокое качество комплектующих и используемых композиционных материалов.
  10. Полный перечень аксессуаров, необходимых для монтажа кабельной термоусаживаемой муфты.



Базовая комплектация муфты:

  • Изолирующие перчатки*
  • Изолирующие трубки*
  • Толстостенные изолирующие манжеты*(на место соединения жил)
  • Защитный кожух*
  • Пластина-герметик
  • Провод заземления
  • Припой
  • Паяльный жир
  • Пружина постоянного давления
  • Бандажная медная проволока
  • Изоляционная лента (ПВХ)
  • Киперная лента
  • Наждачная бумага
  • Салфетки обтирочные (х/б)
  • Перчатки монтажника
  • Инструкция по монтажу
  • Комплектовочная ведомость
  • Упаковочная коробка
    *-термоусаживаемые компоненты
