Автоматические выключатели ВА 47-29 — современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей.
Выключатели выпускаются с защитными характеристиками B, С, D. Все изделия соответствуют ГОСТ Р 50345-99 и изготавливаются по ТУ 2000 АГИЕ.641.235.003.
Принцип действия:
При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину.
При нагреве пластина изгибается и воздействует на рычаг свободного расцепления.
При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления.
В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.

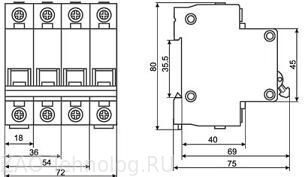

Габариты и размеры
Технические характеристики
|
Технические
характеристики |
Значение |
|
Номинальное рабочее напряжение Ue, В |
~230/400 |
|
Номинальный рабочий ток In, А |
0,5; 1,6; 2,5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
|
Номинальная частота тока сети, Гц |
50 |
|
Напряжение постоянного тока на один полюс, не более, В |
48 |
|
Наибольшая отключающая способность, не менее, кА |
4,5 |
|
Электрическая износостойкость, циклов включения-выключения(В-О), не менее |
6000 |
|
Механическая износостойкость, циклов, не менее |
20000 |
|
Число полюсов |
1, 2, 3, 4 |
|
Степень защиты по ГОСТ 14254-96 |
IP 20 |
|
Максимальное сечение провода, присоединяемого к зажимам, мм2 |
25 |
|
Характеристика теплового расцепителя |
по ГОСТ Р 50345-99 |
|
Температура настройки, оС * |
30 |
|
Характеристика срабатывания электромагнитного расцепителя |
B, C, D tср<0,1c |
|
Масса одного полюса, не более, кг |
0,103 |
|
Диапазон рабочих температур, оС |
-40 ÷ +50 |
|
Наличие драгоценных металлов (серебро), г/полюс |
0,3 ÷ 0,5 |

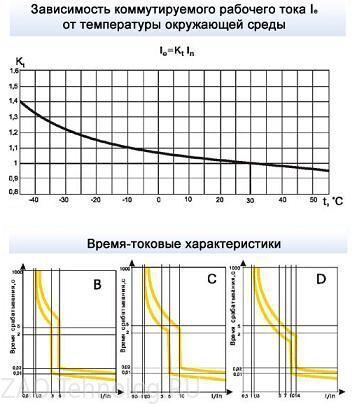

* при использовании выключателей в другом температурном диапазоне необходимо пересчитывать характеристику в соответствии с кривой, изображенной на рисунке.
Графики
* Использована информация с сайта © http://www.iek.ru/
