Разъединители РЛНД-1-10/630 У1 предназначены:
-
для создания видимого разрыва электрической цепи с целью обеспечения безопасного обслуживания электротехнического оборудования;
-
для включения и отключения под напряжением обесточенных участков цепи высокого напряжения;
-
заземления отключенных участков при помощи стационарных заземлителей;
-
для отключения и включения тока холостого хода трансформаторов;
Привод ПРНЗ-10 предназначен для ручного включения и отключения главных и заземляющих ножей разъединителей.
Условия эксплуатации разъединителей РЛНД-1-10-630 У1:
- Высота над уровнем моря не более 1000 м.
- Температура окружающего воздуха от минус 60 до 40°С.
- Скорость ветра при гололеде не более 15 м/с.
- Скорость ветра при отсутствии гололеда не более 40 м/с.
- Толщина корки льда до 10 мм.
- Требования техники безопасности по ГОСТ 12.2.007.3-75.
- Разъединители соответствуют ТУ 659 РК-000100-33-11-2000. ТУ 659 РК-000100-33-11-2000
Технические характеристики разъединителей:
Основные технические данные разъединителей РЛНД-1-10-630 У1 приведены в таблице:
|
Наименование параметра
|
Значение параметра
|
|
Номинальное напряжение, кВ
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
12
|
|
Номинальный ток, А
|
630
|
|
Ток электродинамической стойкости, кА
|
25
|
|
Ток термической стойкости, кА
|
10
|
|
Время протекания тока термической стойкости, с:
- для главных ножей
- для ножей заземления
|
4
1
|
|
Установленный ресурс по механической прочности, циклов ВО
|
10 000
|
|
Длина пути утечки внешней изоляции, см, не менее
|
30
|
|
Допустимое тяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более
|
200
|
|
Масса трехполюсного разъединителя, кг:
|
50
|
Разъединитель РЛНД-1-10-630 У1 представляет собой трёхполюсный аппарат, каждый полюс которого имеет одну неподвижную и одну подвижную колонки, с разворотом главных ножей в горизонтальной плоскости.
Привод разъединителя выполнен так, что исключает возможность оперирования заземлителем, пока не отключены ножи главного контура.
В корпусе привода предусмотрены отверстия для установки блок - замка.
Изоляция разъединителя состоит из шести изоляторов С4-80 II, три из которых устанавливаются на рычагах, а остальные на швеллерах.
На верхних фланцах изоляторов разъединителя установлена токоведущая система, выполненная в виде двух контактных ножей.
Общий вид, габаритные, установочные и присоединительные размеры разъединителя приведены на рис. 1.

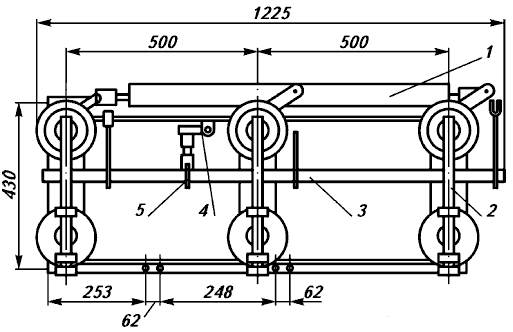

Общий вид, габаритные, установочные и присоединительные размеры разъединителя РЛНД-1-10-630 У1 с приводом и одним заземляющим ножом:
Обозначения:1 - продольная тяга; 2 - рама; 3 - вал заземления; 4 - рычаг с валом; 5 - регулируемая тяга;

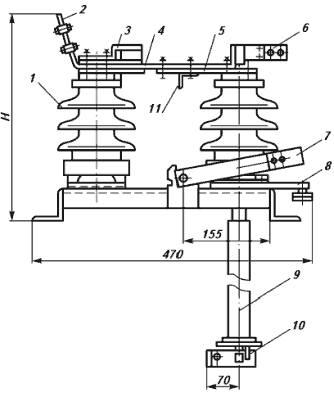

Общий вид, габаритные, установочные и присоединительные размеры разъединителей РЛНД-1-10/630 У1 с приводом:
 |
Обозначения:
1 - изолятор;
2, 6 - контактные выводы;
3 - козырек;
4 - контактный нож;
5, 12 - разъемные контакты;
7 - заземлитель;
8 - рычаг;
9 - труба;
10 - блок-замок;
11 - контакт заземлителя
|
|
Примечание. Труба 9, блок-замок 10 в поставку завода не входят!
|
В комплект поставки входят: разъединитель, привод разъединителя, запасные части и принадлежности согласно ведомости ЗИП, паспорт.
Оперативная штанга для управления разъединителем с земли и блок-замки в комплект не входят.
Гарантийный срок - 5 лет со дня ввода разъединителей в эксплуатацию.
