Контакторы КПВ-604, КПВ-605 предназначены в основном для управления электродвигателями постоянного тока и применяются в качестве линейных контакторов, реверсирующих контакторов, контакторов ускорения и др.
Конструкция блок - контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения «З» и «Р» контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи.
Два однотипных контактора с замыкающими контактами, установленные рядом, можно механически блокировать.
При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок -контактов только с правой стороны 2 «З», 1 «Р».
Основные технические данные:
|
Тип контактора |
КПВ604 |
КПВ605 |
|
Число и исполнение главных контактов |
1 «З» |
|
Номинальное напряжение главных контактов, В |
220 постоянного тока |
|
Номинальный ток главной цепи, А |
250 |
630 |
|
Максимальная допустимая частота включений в час |
1200 |
|
Коммутационная износостойкость, млн. циклов ВО |
0,2 |
|
Механическая износостойкость, млн. циклов ВО |
10 |
|
Потребляемая мощность, Вт |
50 |
75 |
|
Климатическое исполнение |
У3, ХЛ3, Т3 по ГОСТ15150-69 |
|
Степень защиты |
IР00 |
|
Масса, кг, не более |
17 |
33 |
|
Габариты ШхВхГ, мм, max |
на металлической плите без плиты |
195х415х265
195х360х230 |
235х560х335
235х500х300 |
Типоисполнения и технические данные контакторов серии КПВ600:
|
Тип контактора |
Напряжение цепи катушки, В |
Способ подсоединения главной цепи |
Режим работы |
Блок-контакты |
|
КПВ 604 |
КПВ 605 |
|
на метал. плите |
без плиты |
на метал. плите |
без плиты |
|
номенклатурный номер |
|
106040101 |
106040113 |
106050101 |
106050113 |
-110 |
переднее |
Повторно-кратковременный |
- |
|
106040102 |
106040114 |
106050102 |
106050114 |
2"З" 2"Р" |
|
106040103 |
106040115 |
106050103 |
106050115 |
2"З" 1"Р" |
|
106040104 |
106040116 |
106050104 |
106050116 |
Продолжительный |
- |
|
106040105 |
106040117 |
106050105 |
106050117 |
2"З" 2"Р" |
|
106040106 |
106040118 |
106050106 |
106050118 |
2"З" 1"Р" |
|
106040107 |
106040119 |
106050107 |
106050119 |
заднее |
Повторно-кратковременный |
- |
|
106040108 |
106040120 |
106050108 |
106050120 |
2"З" 2"Р" |
|
106040109 |
106040121 |
106050109 |
106050121 |
2"З" 1"Р" |
|
106040110 |
106040122 |
106050110 |
106050122 |
Продолжительный |
- |
|
106040111 |
106040123 |
106050111 |
106050123 |
2"З" 2"Р" |
|
106040112 |
106040124 |
106050112 |
106050124 |
2"З" 1"Р" |
|
106040201 |
106040213 |
106050201 |
106050213 |
-220 |
переднее |
Повторно-кратковременный |
- |
|
106040202 |
106040214 |
106050202 |
106050214 |
2"З" 2"Р" |
|
106040203 |
106040215 |
106050203 |
106050215 |
2"З" 1"Р" |
|
106040204 |
106040216 |
106050204 |
106050216 |
Продолжительный |
- |
|
106040205 |
106040217 |
106050205 |
106050217 |
2"З" 2"Р" |
|
106040206 |
106040218 |
106050206 |
106050218 |
2"З" 1"Р" |
|
106040207 |
106040219 |
106050207 |
106050219 |
заднее |
Повторно-кратковременный |
- |
|
106040208 |
106040220 |
106050208 |
106050220 |
2"З" 2"Р" |
|
106040209 |
106040221 |
106050209 |
106050221 |
2"З" 1"Р" |
|
106040210 |
106040222 |
106050210 |
106050222 |
Продолжительный |
- |
|
106040211 |
106040223 |
106050211 |
106050223 |
2"З" 2"Р" |
|
106040212 |
106040224 |
106050212 |
106050224 |
2"З" 1"Р" |
Режим работы продолжительный, прерывисто-продолжительный и повторно-кратковременный и кратковременный.
Контакторы для продолжительного режима работы имеют контакты с серебряными вставками.
Контакторы, поставляемые без плиты, допускают установку только на изоляционных панелях, а на металлической изолированной плите - на металлических рейках.
|

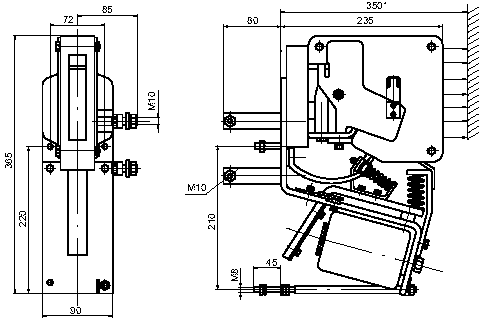

Габаритные и установочные размеры контакторов типа КПВ 604 |
|
|
|
Габаритные и установочные размеры контакторов типа КПВ 605 |
 |
* Расстояние от вертикальной установочной плоскости с учетом вылета дуги за пределы дугогасительной камеры при U=220В, t=10мс, Ik=10Iн.
Номенклатурные номера на механическую блокировку контакторов: КПВ604 - 100.000.016, КПВ605 - 100.000.018.
В заказе следует указать:
-
Тип контактора.
-
Номинальный ток и напряжение главной цепи контактора.
-
Напряжение цепи втягивающей катушки.
-
Исполнение по блок - контактам.
-
Поставка на плите/без плиты.
-
Способ подсоединения
-
Режим работы контактора.
-
Климатическое исполнение.
-
При заказе контакторов на экспорт указать слово «Экспорт».
-
Механическая блокировка поставляется за отдельную плату.
